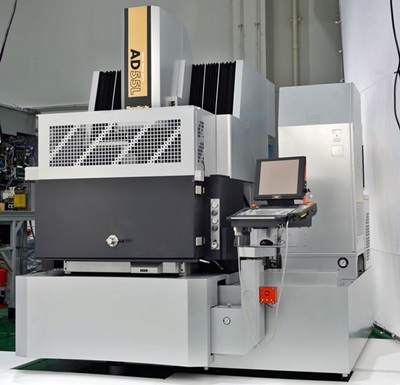

Japońska elektrodrążarka wgłębna
Sodick AD55l
Projekt nowej maszyny AD55L jest wynikiem licznych symulacji opartych na najnowszych systemach projektowania 3D oraz technikach CAE. Nowe maszyny serii AD mają zwiększoną sztywność o 70% co powala na pełne wykorzystanie silników liniowych.
SPECYFIKACJA TECHNICZNA
| przesuwy (X,Y,Z) [mm] | 600 x 400 x 400 |
| stół ceramiczny [mm] | 750 x 550 |
| wymiary wewnętrzne zbiornika [mm] | 1200 x 800 x 500 |
| poziom dielektryka [mm] | 170 - 450 |
| maks. ciężar detalu [kg] | 1000 |
| maks. ciężar elektrody [kg] | 50 |
| odległość stołu od podłogi [mm] | 900 |
| wymiary maszyny [mm] | 2515 x 2325 x 2720 |
| ciężar maszyny [kg] | 4600 |
CECHY MASZYNY:
- 10-letnia gwarancja dokładności pozycjonowania
- silniki liniowe (X, Y, Z)
- absolutne liniały optyczne
- kontroler posuwu Sodick
- podzespoły ceramiczne
- zmieniacz elektrod
- oś obrotowa C (SEC-10)
- układ chłodzenia silnika liniowego
- chłodziarka dielektryku z kompensacją temperatury
- układ "SGF"
- pilot
- oprogramowanie CAM LN Assist
- uchwyt mocowania elektrody
- gniazdo LAN
- port USB
- licznik czasu pracy
- światło w przestrzeni obróbkowej
