Sodick AG100L

Elektrodrążarka wgłębna

Do pojawienia się modelu AG200L była to największa obrabiarka EDM serii AG. Seria AG wykorzystuje silniki liniowe i uproszczony system sterowania, który łączu bezpośrednio silnik z kontrolerem. Takie rozwiązanie zapewnia najszybszą możliwą odpowiedź serwo oraz zachowanie optymalnej szczeliny iskrowej przez cały czas.

SPECYFIKACJA TECHNICZNA
przesuwy (X,Y,Z) [mm] 1200 x 650 x 500
stół ceramiczny [mm] 1600 x 1000
wymiary wewnętrzne zbiornika [mm] 2100 x 1250 x 650
poziom dielektryka [mm] 325 - 600
maks. ciężar detalu [kg] 5000
maks. ciężar elektrody [kg] 100
odległość stołu od podłogi [mm] 940

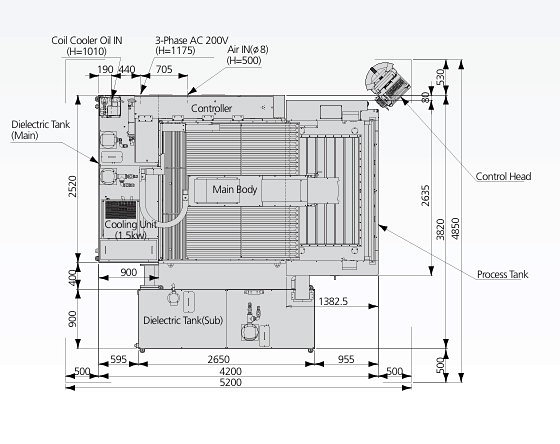

wymiary maszyny [mm] 3820 x 4200 x 3340
ciężar maszyny [kg] 12500
pobierz katalog
CECHY MASZYNY:
  • 10-letnia gwarancja dokładności pozycjonowania
  • silniki liniowe (X, Y, Z)
  • absolutne liniały optyczne
  • kontroler posuwu Sodick
  • podzespoły ceramiczne
  • układ chłodzenia silnika liniowego
  • chłodziarka dielektryku z kompensacją temperatury
  • układ SVC
  • układ "SGF2", nano zużycie
  • generator TMM3
  • uproszczona obsługa
  • panel sterowania NC
  • pilot
  • oprogramowanie CAM LN Professional
  • trójstronny podnoszony/opuszczany zbiornik roboczy
  • uchwyt mocowania elektrody
  • gniazdo LAN
  • port USB
  • licznik czasu pracy
  • światło w przestrzeni obróbkowej
OPCJE:
  • oś obrotowa C (SEC-10)
  • UPS
  • 40A, 80A lub 120A booster
  • zwiększony prześwit (fabryczna)
  • zmieniacz elektrod
  • automatyzacja (zmieniacz detali, elektrod i robot)
  • kontrola 6/8 osi jednocześnie (fabryczna)
  • lewostronna specyfikacja (fabryczna)
  • dowolny kolor
  • Intelligent Q3vic EDM
