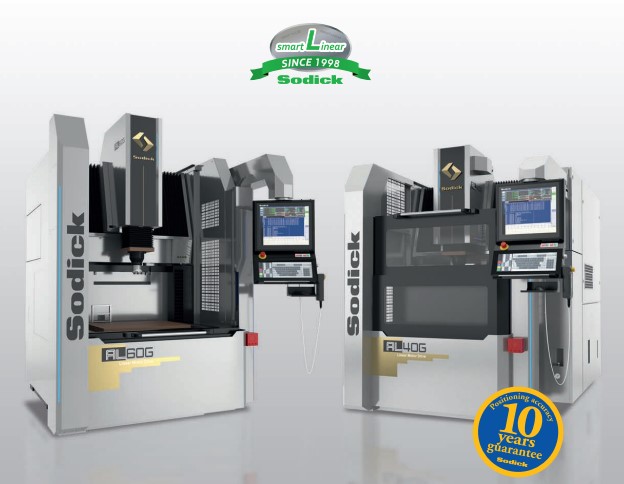

Elektrodrążarka Sodick AL60G

Elektrodrążarka wgłębna

Nowoczesna elektrodrążarka serii AG zapewniająca bardzo dokładną i wydajną obróbkę. Seria AG wykorzystuje silniki liniowe i zaawansowany system sterowania, który łączy bezpośrednio silnik ze sterownikiem. Takie rozwiązanie zapewnia najszybszą możliwą odpowiedź serwo oraz zachowanie optymalnej szczeliny iskrowej przez cały czas. Maksymalny odskok elektrody 36000mm/min.

Dodatkowe informacje na temat rozwiązań technicznych wykorzystanych w elektrodrążarkach z serii AL-G >>>

SPECYFIKACJA TECHNICZNA
przesuwy (X,Y,Z) [mm] 600 x 420 x 370
stół ceramiczny [mm] 750 x 550
wymiary wewnętrzne zbiornika [mm] 950 x 740 x 450
poziom dielektryka [mm] 150 - 400
maks. ciężar detalu [kg] 1500
maks. ciężar elektrody [kg] 50
odległość stołu od podłogi [mm] 850

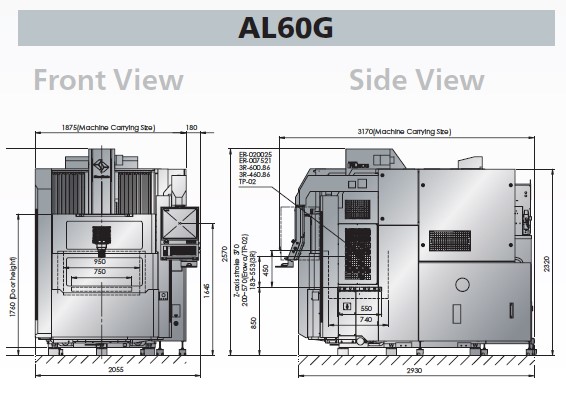

wymiary maszyny [mm] 1852 x 2825 x 2570
ciężar maszyny [kg] 5350
pobierz katalog
CECHY MASZYNY:
  • 10-letnia gwarancja dokładności pozycjonowania
  • silniki liniowe (X, Y, Z)
  • absolutne liniały optyczne
  • kontroler posuwu Sodick
  • podzespoły ceramiczne
  • układ chłodzenia silnika liniowego
  • chłodziarka dielektryku z kompensacją temperatury
  • układ SVC
  • układ "SGF2", nano zużycie
  • generator TMM3
  • uproszczona obsługa
  • panel sterowania NC
  • Intelligent Q3vic EDM
  • pilot
  • oprogramowanie CAM LN Professional
  • trójstronny podnoszony/opuszczany zbiornik roboczy
  • uchwyt mocowania elektrody
  • gniazdo LAN
  • port USB
  • licznik czasu pracy
  • światło w przestrzeni obróbkowej
OPCJE:
    <
  • oś obrotowa C (SEC-10)
  • UPS
  • 40A booster
  • zwiększony prześwit (fabryczna)
  • zmieniacz elektrod
  • automatyzacja (zmieniacz detali, elektrod i robot)
  • kontrola 6/8 osi jednocześnie (fabryczna)
  • lewostronna specyfikacja (fabryczna)
  • dowolny kolor
