Sodick AL80G

Elektrodrążarka wgłębna

Duża elektrodrążarka serii AL zapewniająca bardzo dokładną i wydajną obróbkę detali o masie do 2000kg. Seria AL wykorzystuje silniki liniowe i uproszczony system sterowania, który łączy bezpośrednio silnik z kontrolerem. Takie rozwiązanie zapewnia najszybszą możliwą odpowiedź serwo oraz zachowanie optymalnej szczeliny iskrowej przez cały czas.

Dodatkowe informacje na temat rozwiązań technicznych wykorzystanych w elektrodrążarkach z serii AL-G >>>

SPECYFIKACJA TECHNICZNA
przesuwy (X,Y,Z) [mm] 850 x 520 x 420
stół ceramiczny [mm] 1100 x 700
wymiary wewnętrzne zbiornika [mm] 1400 x 950 x 500
poziom dielektryka [mm] 150 - 450
maks. ciężar detalu [kg] 3000
maks. ciężar elektrody [kg] 100
odległość stołu od podłogi [mm] 840

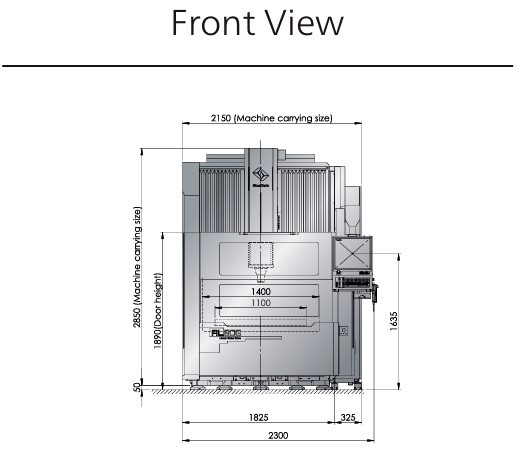

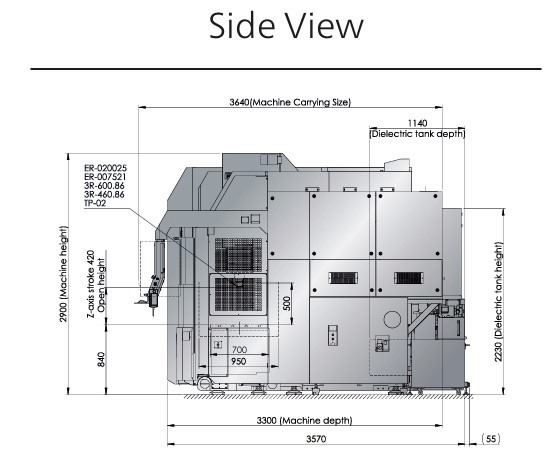

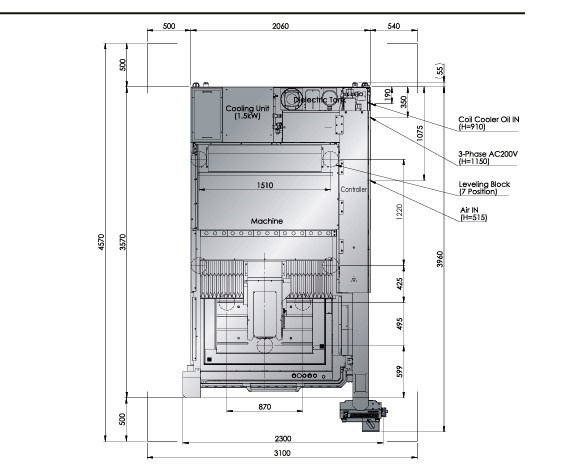

wymiary maszyny [mm] 2060 x 3130 x 2900
ciężar maszyny [kg] 9000
CECHY MASZYNY:
  • 10-letnia gwarancja dokładności pozycjonowania
  • silniki liniowe (X, Y, Z)
  • absolutne liniały optyczne
  • kontroler posuwu Sodick
  • podzespoły ceramiczne
  • układ chłodzenia silnika liniowego
  • chłodziarka dielektryku z kompensacją temperatury
  • układ SVC
  • układ "SGF2", nano zużycie
  • generator TMM3
  • uproszczona obsługa
  • panel sterowania NC
  • Intelligent Q3vic EDM
  • pilot
  • oprogramowanie CAM LN Professional
  • trójstronny podnoszony/opuszczany zbiornik roboczy
  • uchwyt mocowania elektrody
  • gniazdo LAN
  • port USB
  • licznik czasu pracy
  • światło w przestrzeni obróbkowej
OPCJE:
  • oś obrotowa C (SEC-10)
  • UPS
  • 40A, 80A lub 120A booster
  • zwiększony prześwit (fabryczna)
  • zmieniacz elektrod
  • automatyzacja (zmieniacz detali, elektrod i robot)
  • kontrola 6/8 osi jednocześnie (fabryczna)
  • lewostronna specyfikacja (fabryczna)
  • dowolny kolor
