Sodick AD35l

Elektrodrążarka wgłębna

Projekt nowej maszyny AD35L jest wynikiem licznych symulacji opartych na najnowszych systemach projektowania 3D oraz technikach CAE. Nowe maszyny serii AD mają zwiększoną sztywność o 70% co powala na pełne wykorzystanie silników liniowych.

SPECYFIKACJA TECHNICZNA
przesuwy (X,Y,Z) [mm] 350 x 250 x 270
stół ceramiczny [mm] 600 x 400
wymiary wewnętrzne zbiornika [mm] 975 x 555 x 350
poziom dielektryka [mm] 170 - 300
maks. ciężar detalu [kg] 550
maks. ciężar elektrody [kg] 50
odległość stołu od podłogi [mm] 810

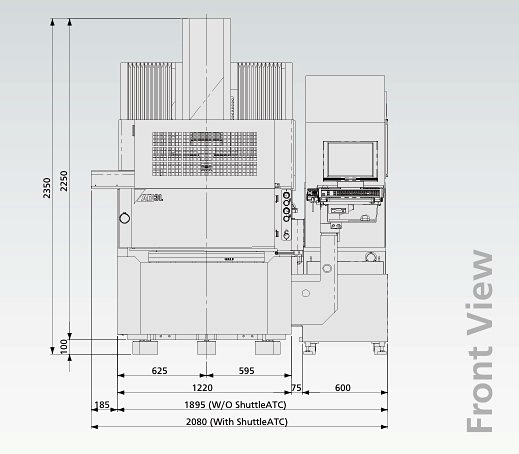

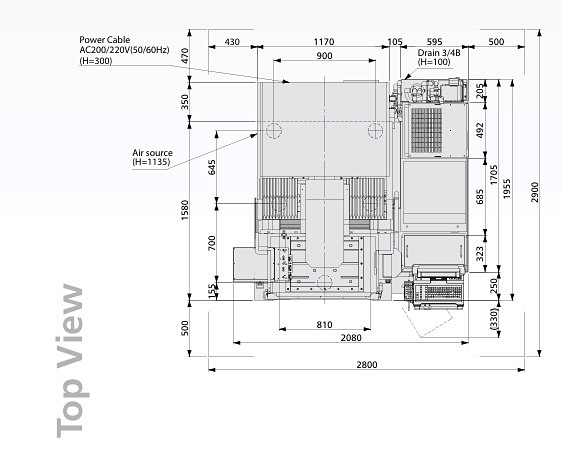

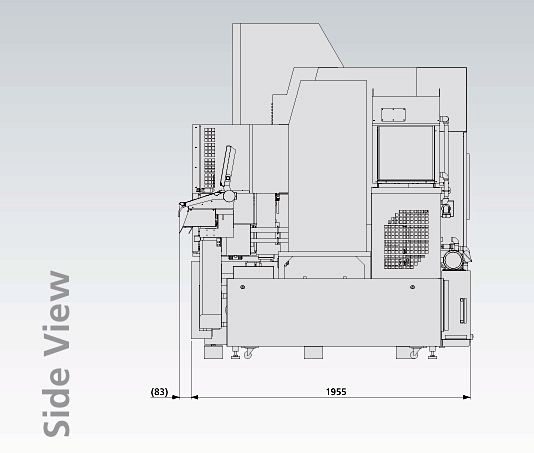

wymiary maszyny [mm] 2080 x 1955 x 2350
ciężar maszyny [kg] 3200
pobierz katalog
CECHY MASZYNY:
  • 10-letnia gwarancja dokładności pozycjonowania
  • silniki liniowe (X, Y, Z)
  • absolutne liniały optyczne
  • kontroler posuwu Sodick
  • podzespoły ceramiczne
  • zmieniacz elektrod
  • oś obrotowa C (SEC-10)
  • układ chłodzenia silnika liniowego
  • chłodziarka dielektryku z kompensacją temperatury
  • układ "SGF"
  • pilot
  • oprogramowanie CAM LN Assist
  • uchwyt mocowania elektrody
  • gniazdo LAN
  • port USB
  • licznik czasu pracy
  • światło w przestrzeni obróbkowej
